NAD CZYM PRACOWALIŚMY?

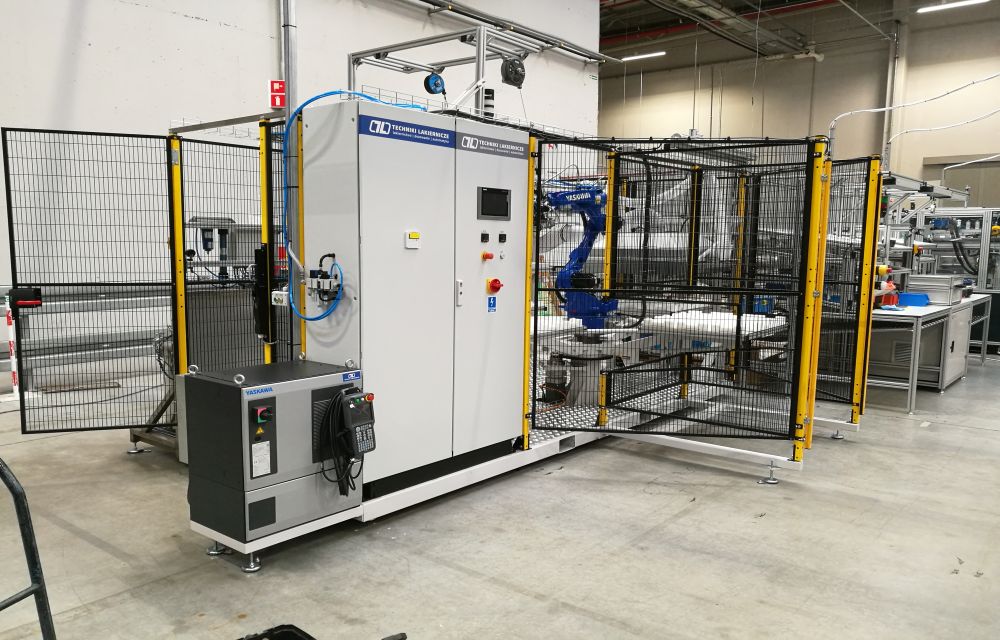

Zrobotyzowane stanowisko do podawania i dozowania żywicy dwukomponentowej na pakiety bateryjne.
Stanowisko składa się z następujących elementów:
- Układu podawania żywicy dwukomponentowej, składający się z dwóch zbiorników ciśnieniowych o pojemności 36L każdy, po jednym dla każdego ze składników, pompy próżniowej do odgazowywania składnika A oraz osuszacza powietrza do napowietrzania zbiorników.
- Układu dozującego, składającego się z zespołu dwóch pomp zębatych, napędzanych motoreduktorami. Pompy zębate pobierają materiał ze zbiorników ciśnieniowych, dozując określoną, kalibrowaną objętość, do zaworu dozującego umieszczonego na robocie. Układ dozujący wyposażony zostanie w układ cyrkulacji składnika A. Na ramieniu robota zamocowany zostanie zawór cyrkulacyjny oraz zawór dozujący do którego mocowany będzie mikser statyczny.

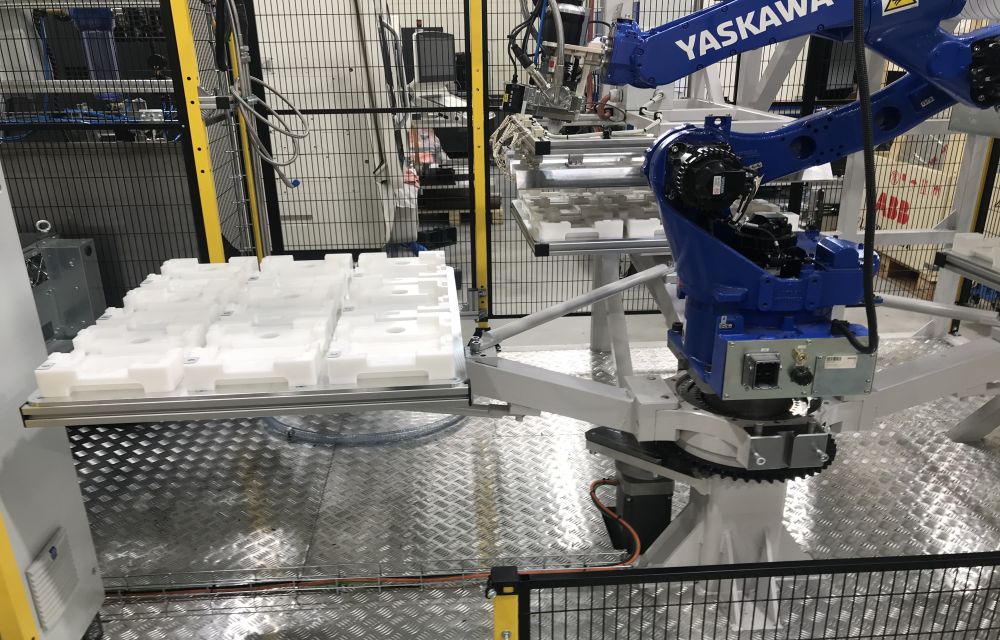

- Robota przemysłowego YAKASAWA GP12, posadowionego na wspólnej ramie stanowiska.
- Indeksowanego stołu obrotowego, zabudowanego we wspólnej ramie stanowiska. Stół obrotowy wyposażony w 4 obszary robocze na których mocowane będą fixtury dostosowane do produkowanej referencji pakietu bateryjnego.
- Strefy wygrzewania pakietów bateryjnych, wyposażonej w promienniki podczerwieni, zapewniające możliwość precyzyjnej regulacji temperatury wygrzewania zalanych pakietów.
- Strefy chłodzenia wyposażonej w klimatyzator kanałowy, cyrkulujący powietrze poprzez strefę chłodzenia.
- Układu sterowania, umożliwiającego parametryzację pracy stanowiska poprzez panel HMI.
